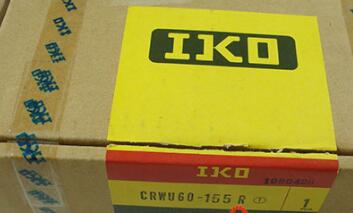

IKO CRWU60-155R way guides

IKO CRWU60-155R way guides
Thông số cơ bản

Identification number: CRWU60-155R

Type: IKO linear crossed roller guide ways, CRWU series

Mass (Ref.): 1.3 kg

W: 60 mm

Dim. W tolerance: +-0.1 mm

H: 18.5 mm

Dim. H tolerance: +-0.1 mm

L: 155 mm

Maximum stroke length: 90 mm

W3: 25 mm

W4: 17.5 mm

N X P: 4X25 mm

E: 27.5 mm

M: M4 mm

H1: 18.5 mm

t1: 10.5 mm

W5: 17 mm

W6: 21.5 mm

N1 X P1: 5X25 mm

E1: 15 mm

M1: M4 mm

D: 4 mm

Dim. D tolerance: +0.02 mm

L6: 135 mm

E6: 10 mm

W1: 26.6 mm

W2: 16.7 mm

t2: 8 mm

Basic dynamic load rating C: 6.97 KN

Basic static load rating C0: 12.2 KN

Allowable load F: 4060 N

Static moment rating T0: 171 N.m
