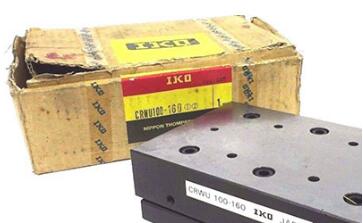

IKO CRWU100-160 way guides

IKO CRWU100-160 way guides
Thông số cơ bản

Identification number: CRWU100-160

Type: IKO linear crossed roller guide ways, CRWU series

Mass (Ref.): 5.2 kg

W: 100 mm

Dim. W tolerance: +-0.15 mm

H: 45 mm

Dim. H tolerance: +-0.1 mm

L: 160 mm

t1: 16 mm

t2: 15 mm

t3: 13 mm

Maximum stroke length: 95 mm

W3: 50 mm

W4: 25 mm

N X P: 1X50 mm

E: 55 mm

M: M6 mm

W5: 60 mm

W6: 20 mm

L1: 140 mm

E1: 10 mm

L2: mm

E2: mm

L3: mm

E3: mm

L4: mm

E4: mm

L5: mm

E5: mm

d1: 7 mm

d2: 11 mm

h1: 6.5 mm

h2: 14 mm

Basic dynamic load rating C: 16.6 KN

Basic static load rating C0: 23.1 KN

Allowable load F: 7690 N

Static moment rating T0: 519 N.m

Liên hệ với chúng tôi để có catalog chi tiết sản phẩm
