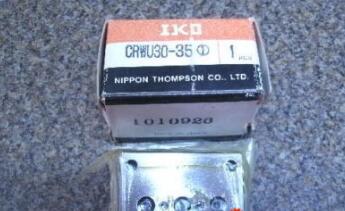

IKO CRWU30-35 way guides

IKO CRWU30-35 way guides
Thông số cơ bản

Identification number: CRWU30-35

Type: IKO linear crossed roller guide ways, CRWU series

Mass (Ref.): 0.13 kg

W: 30 mm

Dim. W tolerance: +-0.1 mm

H: 17 mm

Dim. H tolerance: +-0.1 mm

L: 35 mm

t1: 7 mm

t2: 4 mm

t3: 5.5 mm

Maximum stroke length: 18 mm

W3: 10 mm

W4: 10 mm

N X P: 1X10 mm

E: 12.5 mm

M: M2 mm

W5: 22 mm

W6: 4 mm

L1: 28 mm

E1: 3.5 mm

L2: mm

E2: mm

L3: mm

E3: mm

d1: 2.55 mm

d2: 4.1 mm

h1: 2.5 mm

h2: 6 mm

Basic dynamic load rating C: 0.525 KN

Basic static load rating C0: 0.717 KN

Allowable load F: 239 N

Static moment rating T0: 4.8 N.m

Liên hệ với chúng tôi để có catalog chi tiết sản phẩm
